工程位于北京朝陽區，總建筑面積2.7萬m2，共17層空調系統配置：2臺活塞式冷水機組，每臺冷水機組配置7各壓縮機，2臺冷凍水泵2臺冷卻水泵，545臺風機盤管以及21臺新風機組，下面就跟隨中央空調改造網小編一起來看看該大廈中央空調系統改造的具體方法。


　　一、系統存在問題

　　1、冷水機組

　　大廈的冷水機組為活塞式冷水機組，生產與1993年4月，由于冷水機組使用年限較長，其COP與現有的節能型產品的COP有較大的差距，制冷量范圍在775kw左右的冷水機組COP的節能評價值為5.6，而大廈的冷水機組COP只有3.69，耗電量比現有活塞式冷水機組少50%，具有較大的節能潛力。

　　2、冷卻塔

　　根據和運行管理人員的溝通，得知在7-8月份期間，需要2臺冷卻塔同時運行，否則冷卻水溫度就會過高，但此時只開啟一臺冷水機組，且7各機頭只運行4-5各，并沒有滿負荷運行，是什么原因導致要開啟兩臺冷卻塔，通過研究發現問題所在。01、冷卻塔四面被墻圍住，通風嚴重不暢，冷卻塔的換熱效果很差，是造成只開啟一臺冷水機組，要來氣兩臺冷卻塔的主要原因。02、冷卻塔的填料有結垢和破損現象，也影響了冷卻塔的換熱效果。

　　3、新風機組和風機盤管

　　大廈共設置21臺新風機組，545臺風機盤管，經溝通得知新風機組沒有安裝水路電動調節閥，無法根據送風溫度調節機組水管路的水流量。風機盤管也沒有安裝電動兩通閥，使空調冷凍系統的水流量始終是不變的，水系統也無法實現變流量調節。

　　二、空調系統改造方案

　　1、更換冷水機組

　　從前面的分析可知，大廈的活塞式冷水機組使用時間較長，而定COP只有3.69，已遠低于現在冷水機組COP的節能評價值5.6的要求，冷水機組具有較大的節能潛力。根據現場調查和管理人員提供的冷水機組運行數據分析，在新風機組開啟的情況下，大廈夏季空調冷負荷為800kw，故我們選擇制冷量為800kw的冷水機組作為對比分析的對象，參考大廈夏季冷水機組運行記錄，從初期投資、運行費用和可操作性方面改造方案進行了預評估。更換一臺冷水機組，原有一臺作為備用機組的方案，投資回收期為7.4年，經濟型較好。且仙子啊的活塞式冷水機組已使用近20年，快到設備的使用年限，建議更換。

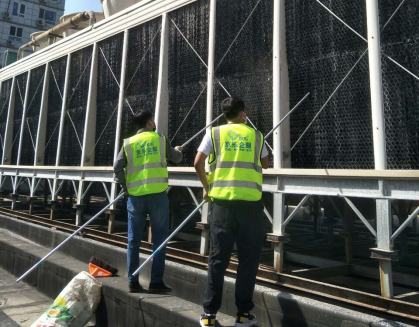

　　2、拆除冷卻塔旁的部分墻體

　　從上面分析可得，在7-8月份期間，在值開啟一臺冷水機組4-5各壓縮機頭的情況下，需要2臺冷卻塔同時運行，否則冷卻水溫度就會過高，冷卻水溫度高的主要原因是冷卻塔四面被圍住，通風不暢，冷卻塔換熱效率差，是造成只開啟一臺冷水機組，要開啟兩臺冷卻塔的主要原因。針對這個情況，建議拆除冷卻塔東面的部分墻體，解決冷卻塔通風不暢的問題，夏季只開啟一臺冷卻塔就可以滿足空調系統運行的要求。

　　在拆除墻體的同時，定期清洗冷卻塔，清理冷卻塔填料的污垢，也可以提高冷卻塔的換熱效率，節省耗電。

　　3、空調水系統變流量

　　從前分析可知，新風機組和風機盤管的水系統沒有安裝電動閥，不論機組是否運行，其水管始終處于暢通的狀態，空調冷凍水系統始終是不變的，水系統也無法實現變流量調節。大廈由于建筑用途主要為賓館和員工宿舍，同時使用效率并不高，具備水系統變流量節能運行的條件。為實現空調水系統變流量運行，需要在新風機組水管路安裝電動調節閥，在風機盤管水管路安裝電動兩通閥，水泵加裝變頻器。
